''Penelopa'' - montura mea pentru lunete tip ''pipe mount''



Detalii despre montura mea Penelopa pentru lunete,construita dupa o idee

de Doug Bailey,realizata dintr-un

''Teu'' si doua segmente de teava de instalatii de 1,5 toli,filetate la ambele

capete.

Unul din segmente constituie axul vertical.

Din a al doilea segment  a fost debitat axul orizontal.

Filetele au fost slefuite cu pasta abraziva (adica praf de slefuit #600+ulei uzat).

Teava- ax vertical are sudata in partea inferioara tija de rigidizare a picioarelor

trepiedului prin intermediul unui paianjen cu trei brate reglabil.Reglarea este

posibila nu numai ca deschidere a picioarelor.


Capatul superior al lamelelor este articulat de piesele culisante ale

picioarelor.Asadar paianjenul functioneaza pe toata gama de reglaj in inaltime a

trepiedului,inaltimea maxima la care poate ajunge axul orizontal depasind

1,8 metri.

Montura Penelopa functioneaza neasteptat de lin si amortizeaza vibratiile in mai

putin de doua secunde  la grosismentul de 93x .


Montura ''pipe'' de 1,5 toli cu picioare de trepied




Montura ''pipe'' are un paianjen reglabil de rigidizare ale picioarelor trepiedului .


Suruburile din articulatia picioarelor  sunt cele originale ale trepiedului de teodolit.


Patina de prindere a instrumentelor confectionata din teava de instalatii filetata de 1,5 toli ,platbanda 6x70mm la lungime de 180mm si suruburile de fixare ale instrumentelor.


Suruburile de fixare sunt au filet M10 si au o treapta de diametru exterior cu 2 mm mai mic decat diametrul interior al ''clopotului'' de fixare pe patina.
Gaura de trecere a portiunii filetate este si ea cu 2mm mai mare,intreg surubul are acelasi joc ,ceea ce permite compensarea erorilor de pozitie ale gaurilor filetate din scoicile de prindere ale instrumentelor.


Filetele de 1,5 toli sunt slefuite fin cu pasta abraziva nr. 600 ,prin metoda ''piesa+contrapiesa''.
Inainte de darea in functiune,filetele au fost spalate cu diluant si unse cu abraziv.
Miscarile in azimut si altitudine sunt nesperat de line,foarte potrivite pentru lunete astronomice folosind grosismente de pana la 120x sau 150x.

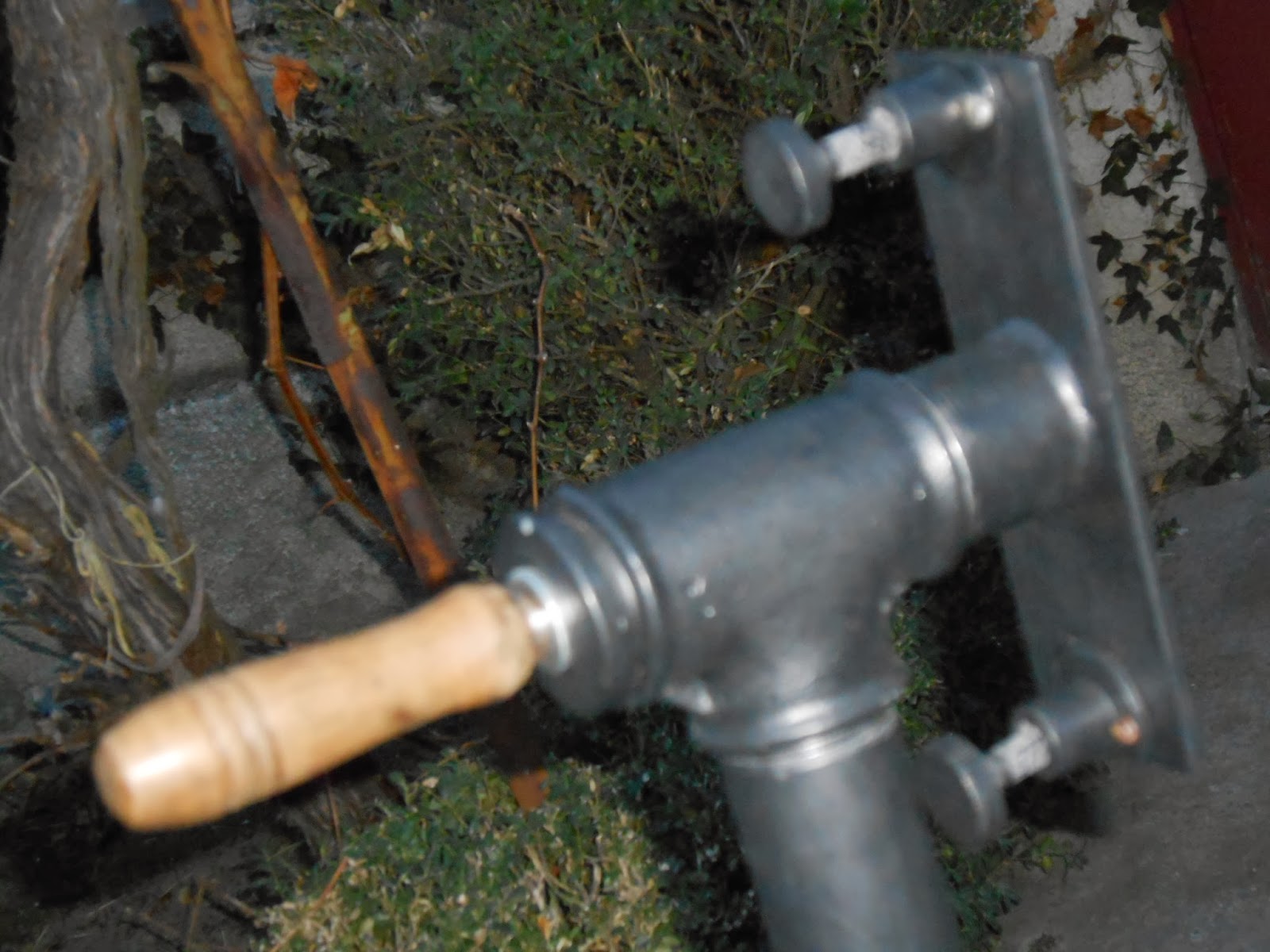

Pentru antrenarea  miscarii in azimut am prevazut un maner (fost maner de pila ),montat intr-un capac de 1,5 toli ,printr-un holzsurub de 6mm.


Lunetele se prind pe montura prin intermediul unor dispozitive cu semi-cochilii articulate, numite ''scoici''.De la stanga la dreapta:scoica pentru lunete cu tub de 75mm diametru, cu tub lung  de 63mm diametru ,cu tub scurt de 63mm diametru.Diametrul de 63mm este diametrul ''standard'' pentru tuburile lunetelor de 60 mm.
Talpa si placile semicirculare ale semicochiliilor au fost executate din placaj multistrat de 18mm iar peretii laterali din placaj multistrat de 12,7 mm.
La scoica de 63mm ''scurta'',placile semicirculare au fost realizate din lemn de tei de 40mm grosime.


Talpa scoicilor este partea care vine in contact cu patina confectionata din platbanda de 6x70mm.
Am fragmentat zona de contact si am protejat lemnul contra frecarii cu metalul prin lipirea unui strat textil.


Alta vedere a talpilor scoicilor.


Strangerea semi-cochiliilor  se obtine printr-un surub cu ochi pivotand pe un ax ,pe o falca si o ghiara ,pe cealalta falca.Strangerea tubului se modifica dupa necesitati prin piulita fluture.


Scoica pentru tuburi lungi de 63mm diametru,detaliu.

Scoica  pentru tuburi scurte de 63mm diametru.
Suruburile cu cap-ochi au filet M8,cu piulite evident M8.
Axele pe care pivoteaza suruburile cu cap -ochi au filete M8.
Ghiarele si talpa axelor de pivotare au fost executate din tabla de 3mm ...plus o simfonie la flex.

Scoica 63mm ''lunga'' ,alte detalii.

Scoica de 63mm ''scurta''.Toate suprafetele de contact dintre scoicile de lemn cu tuburile de luneta , sunt protejate cu stofa lipita.




Balamalele care articuleaza cochiliile scoicilor.


Scoica de 75 mm diametru ,detalii .Se vede in partea dreapta,piulita T cu filet M10 pentru prinderea scoicii de patina monturii.Fiecare scoica are doua asemenea piulite T de M10.

Scoica de 75mm ,alta vedere.Placuta de alama a ''functionat'' cativa ani pe usa sediului Astroclubului ''Galaxis'',pe vremea cand acesta era sprijinit de Universitatea Populara si Casa de Cultura Arad.

Scoica de 75mm.Se vad sase din cele opt suruburi de fixare ale balamalelor.

Actualizare:in vacanta de Craciun 2013 ,scoica pentru tuburi lungi cu diametrul de 63mm a fost decorata cu emblema grupului yahoo ''60mmtelescopeclub''
